Installation Support • Soporte de Instalación • Support d’Installation
Personal Assistance, Product Specs, &
“How-to” Questions:
Asistencia personal, especificaciones del
producto y preguntas sobre “cómo hacerlo”:
Aide personnelle, spécifications du produit
et questions « pratico-pratiques » :
Installation Videos Available
Videos de instalación a disposición
Vidéos d’installation disponibles
pisterfaucets.com/videos
1800PFAUCET (7328238)
pisterfaucets.com/support

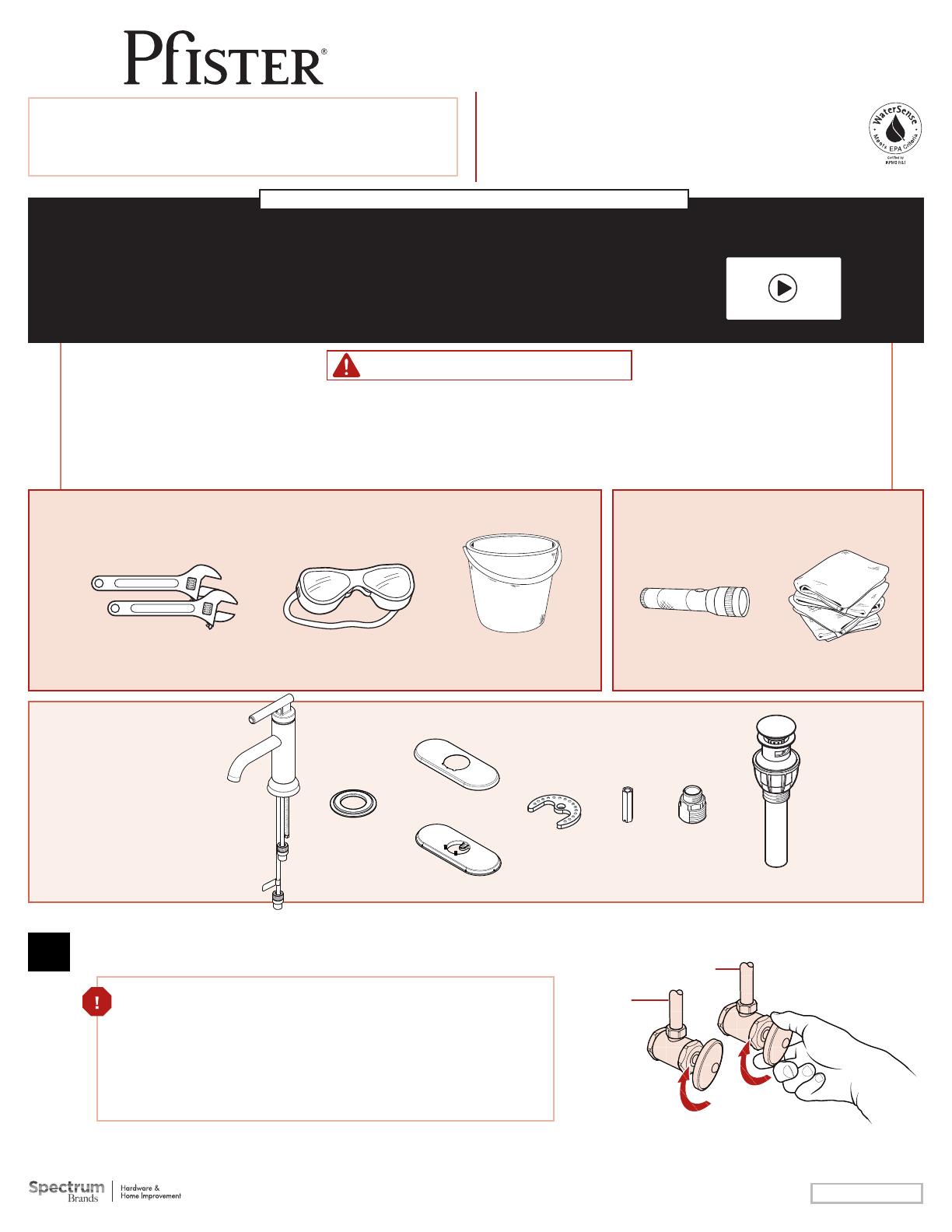

Required Tools
Herramientas necesarias
Outils nécessaires
Additional Helpful Tools
Otras herramientas útiles
Outils supplémentaires utiles
Parts in the Box
Piezas en la caja
Pièces dans la boîte
Copyright © 2022, Pister Inc. 1422403
Quick Installation Guide
Guía de Instalación Rápida
Guide d’Installation Rapide
Flashlight
Linterna
Lampe De Poche
Cloth
Paño de limpieza
Chion
Safety Goggles
Anteojos de seguridad
Lunettes de sûreté
Bucket
Balde
Seau
Adjustable Wrenches
Llaves ajustables
Clés â mollette
AB E
D
C
Items shown are not to scale.
De resultados no están a escala.
Produits aichés ne sont pas à l'échelle.
WARNING / ADVERTENCIA / AVERTISSEMENT
To reduce the risk of injury or property damage, read all instructions before installing product. Wear safety goggles. Product must be installed in
accordance with all state & local plumbing & building codes. Call a professional if you are uncertain about installing this product.
Para disminuir el riesgo de lesiones o daños a la propiedad, lea todas las instrucciones antes de instalar el producto. Utilice gafas de seguridad. El producto deberá instalarse
de acuerdo con la normativa de plomería y construcción estatal y local. Llame a un profesional si no está seguro sobre cómo instalar este producto.
Pour réduire le risque de blessures ou de dommages, lire toutes les instructions avant d’installer le produit. Porter des lunettes de sécurité. Le produit doit être installé en
conformité avec tous les codes de construction et de plomberie locaux et de l'état. Appelez un professionnel si vous n’êtes pas certain de la façon d’installer ce produit.
Single Control Faucet
Grifo del Solo Control
Robinet de Commande Simple
Capistrano™
LF-042-CS0
FG (x2)
H
1Turn O Water Supply • Cierre el suministro de agua • Couper l’alimentation en eau
Locate water supply inlets and shut of the water supply valves. These are usually
found under the sink or near the water meter. If you are replacing an existing faucet,
remove the old faucet from the sink and clean the sink surface thoroughly.
Ubique las entradas del suministro de agua y cierre las válvulas de suministro de agua.
Generalmente se encuentran debajo del fregadero o cerca del medidor de agua. Si se trata de
un reemplazo de grifo, quite el grifo viejo y limpie completamente la supericie del fregadero.
Recherchez les entrées d'approvisionnement et fermer leurs robinets. Ces robinets se
trouvent généralement sous l'évier ou près du compteur d’eau. Si vous remplacez un
robinet existant, retirez, le vieux robinet et nettoyer soigneusement la surface de l'évier.
Cold
Fría
Froid
Hot
Caliente
Chaud
2
2
Adjustable Wrench
Llave ajustable
Clé réglable
AEF
B
2B2A
Bumps face up.
Topa cara arriba.
Cogne récepteur.
B
A
F
E
Be sure the spout body (A) is centered &
facing forward.
IMPORTANT: DO NOT OVERTIGHTEN.
Cerciórese que la estructura del surtidor (A)
esté centrada y orientada hacia adelante.
IMPORTANTE: NO APRIETE EXCESIVAMENTE.
Assurez-vous que le corps du bec (A) est
centré et tourné vers l'avant.
IMPORTANT: NE PAS TROP SERRER.
OPTION 1: Install Faucet without Deckplate
OPCIÓN 1: Instale el grifo sin la placa de cubierta
OPTION 1: Installer le robinet sans le plate-forme
3
2
4”
Adjustable Wrench
Llave ajustable
Clé réglable
E FC D
A
2A 2B
Be sure the spout body (A) is centered &
facing forward.
IMPORTANT: DO NOT OVERTIGHTEN.
Cerciórese que la estructura del surtidor (A)
esté centrada y orientada hacia adelante.
IMPORTANTE: NO APRIETE EXCESIVAMENTE.
Assurez-vous que le corps du bec (A) est
centré et tourné vers l'avant.
IMPORTANT: NE PAS TROP SERRER.
Bumps face up.
Topa cara arriba.
Cogne récepteur.
E
F
C
D
A
OPTION 2: Install Faucet with Deckplate
OPCIÓN 2: Instale el grifo con la placa de cubierta
OPTION 2: Installer le robinet avec le plate-forme
4
4
4B
3F
3A
3B
3D
3
G (x2)
Adjustable Wrenches
Llaves ajustables
Clés â mollette
Hot & Cold
Caliente y fría
Chaud et froid
x2
G
Bucket
Balde
Seau
Connect Water Supply Lines
Conecte las tuberías de suministro de agua
Raccorder les conduites d’alimentation en eau
Water Supply Lines not included. Please consult manufacturer and/or its instructions for the correct method of installation of supply lines &
ittings.
IMPORTANT: Incorrect application of supply lines and ittings may result in the failure or leak of the supply lines and itting.
Las tuberías de suministro de agua no están incluidas. Consulte por favor el fabricante y/o sus instrucciones para el método correcto de instalación de líneas
de suministro y de guarniciones.
IMPORTANTE: El uso incorrecto de líneas de suministro y de guarniciones puede dar lugar a la falta o al escape de las líneas de suministro y de la guarnición.
Les tuyaux d’arrivée d’eau ne sont pas fournis. Veuillez consulter le fabricant et/ou ses instructions pour la méthode correcte d’installation des conduites
d'alimentation en eau et des accessoires.
IMP ORTANT: Mauvaise application des lignes d'alimentation et accessoires peut entraîner la défaillance ou la fuite.
COLD
FRÍA
FROID
HOT
CALIENTE
CHAUD
G
Turn O Water Supply
Cierre el suministro de agua
Couper l’alimentation en eau
Flush Lines
Enjuagar las Líneas
Rincer les Lignes
Point Lines in Bucket
Guiar las Líneas hacia el Balde
Guide les lignes en le Balde
Hot
Caliente
Chaud
Hot
Caliente
Chaud
Cold
Fría
Froid
Turn On Water
Active el suministro de agua
Ouvrez l’ea
u
Allow water to run for at
least 30 seconds.
Deje correr el agua durante
al menos 30 segundos.
Permettez à l'eau couler
au moins 30 secondes.
30
sec
COLD
FRÍA
FROID
HOT
CALIENTE
CHAUD
Water supply line
Línea de suministro
del agua
Ligne d'approvi-
sionnement en eau
Separate tubes gently
and slightly for clearance.
Tubos separados y
ligeramente suavemente para
su despacho.
Tubes séparés doucement
et légèrement pour le
dédouanement.
Hot & Cold
Caliente y fría
Chaud et froid
x2
3E
3C
3G
Hot & Cold
Caliente y fría
Chaud et froid
x2
Package Only
Empaquetado
solamente
Empaquetage
seulement
x2
Firmly hand tighten
Firmemente apriete a mano
Main serrez
Cold
Fría
Froid
Hot & Cold
Caliente y fría
Chaud et froid
x2
5
4C
4A 4B
4D 4E
Disassemble Pop-Up
Desensamble el cuerpo de drenaje
Démontez le corps de drainage
Prepare & Install Push & SealPush & Seal™™ Drain Drain
Prepare y instale cuerpo de drenaje Push & Sealcuerpo de drenaje Push & Seal™™
Préparez & installez le corps de drainage Push & SealPush & Seal™™
4
H
H2 H3 H4 H5
Do not use plumber’s
putty. It may damage
seal.
No utilice la masilla del
fontanero. Puede dañar
el sello.
N’employez pas le mastic
du plombier. Il peut
endommager le joint.
Firmly hand tighten nut (H5).
La mano aprieta irmemente la
tuerca (H5).
Fermement la main serrent
l’écrou (H5).
No Tools Required for This Step
No se necesitan herramientas para este paso
Pas d'outil nécessaire pour cette étape
Connect to Drain
Conexión al desagüe
Branchez au drainage
Push To Activate
Eempuje Para Activar
Poussez Pour Activer
Drain
Desagüe
Drainage
Save Components.
Reserve los componentes.
Conservez les composants.
Partially thread
drain body to sink.
Rosque parcialmente
el cuerpo de drenaje
en el fregadero.
Filetez partiellement
le corps de drainage
dans l'évier.
H
H2 H3
H4
H5
H2
H3
H4
H5
H
5
6Faucet Function
Funciones del grifo
Fonctionnement du robinet
For Additional Installation Help:
Para la instalación adicionales de ayuda:
Pour les aides supplémentaires à l’installation:
1800PFAUCET (7328238)
pisterfaucets.com
Hot
Caliente
Chaud
Open
Abierta
Ouverte
Cold
Fría
Froid
Flush the Faucet
Enjuague el grifo
Vidanger l’robinet
7
7B
Allow hot & cold water to run
for at least 15 seconds each.
Deje correr el agua caliente y fría
durante al menos 15 segundos
cada una.
Laissez couler l’eau chaude et
l’eau froide pendant au moins
15 secondes.
15
sec
Cold
Fría
Froid
Hot
Caliente
Chaud
7A 7C
Remove Aerator
Retire el aereador
Retirez l'aérateur
Reinstall Aerator
Reinstale el aereador
Réinstallez l’aérateur
Hand Tighten
Apriete con la mano
Serrez manuellement
Tip ● Indicio ● Conseil
Use a Coin to turn
Utilice una moneda para girar
Utilisez une pièce pour tourner
Turn On Water & Conirm Proper Installation
Active el suministro de agua y conirme que la instalación está adecuadamente efectuada
Ouvrez l’eau et conirmez que l’installation est correcte
Check for leaks above and below the sink.
Revise si hay fugas encima y debajo del fregadero
Assurez-vous qu’il n’y a pas de fuite au dessus ou au
dessous du lavabo.
-
1
-
2
-
3
-
4
-
5
-
6
