Wacker Neuson M2000/230/RFI Parts Manual

Marca
Wacker Neuson
Modelo
M2000/230/RFI
Escribe
Parts Manual

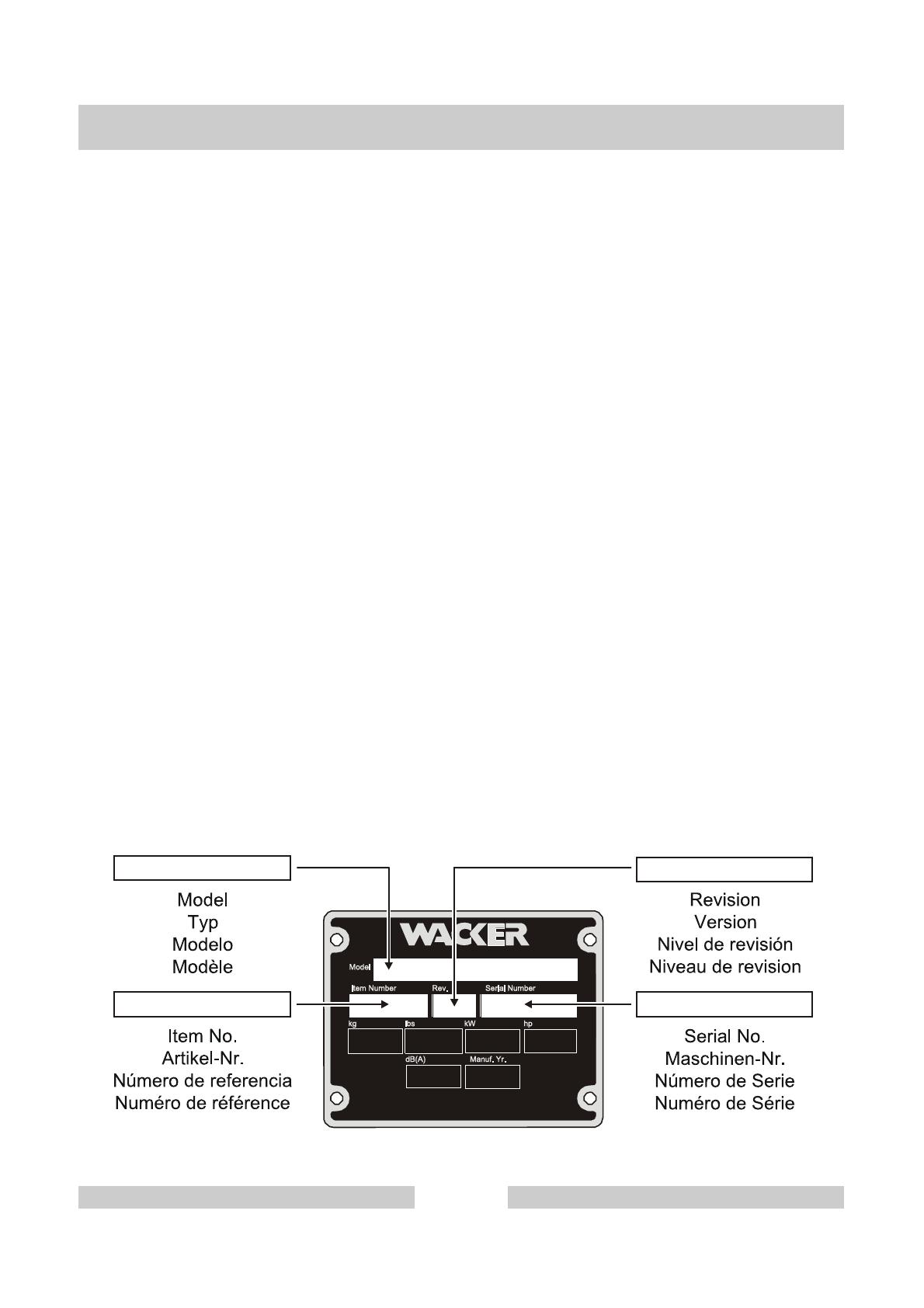

A nameplate listing the Model Number, Item Number, Revision, and Serial Number is
attached to each unit. Please record the information found on this plate so it will be available
should the nameplate become lost or damaged. When ordering parts or requesting service
information, you will always be asked to specify the model, item number, revision number,
and serial number of the unit.
Ein Typenschild mit Typ, Artikelnummer, Version und Maschinen-Nummer ist an jedem
Gerät angebracht. Die Daten von diesem Schild bitte notieren, damit sie auch bei Verlust
oder Beschädigung des Schildes noch vorhanden sind. Der Typ, die Artikel-Nummer, die
Versions- Nummer und die Maschinen-Nummer sind bei der Ersatzteilbestellung oder
Nachfragen bezüglich Service-Informationen stets erforderlich.
Una placa de identificación con el modelo, número de referencia, nivel de revisión y número
de serie ha sido añadida en cada máquina. Favor de anotar los datos en la placa en caso
de que la placa de identificación sea destruida o perdida. En todos los pedidos para
repuestos necesita siempre el modelo, el número de referencia, el nivel de revisión y el
número de serie de la máquina en cuestión.
Une plaque signalétique mentionnant le modèle, le numéro de référence, le niveau de
revision et le numéro de série est fixée sur chaque machine. Veuillez noter les informations
relevées sur cette plaque de façon à ce qu’elles soient toujours disponibles si la plaque
signalétique venait à être perdue ou endommagée. Lorsq ue vous commandez des pièces
détachées ou vous sollicitez des informations après-vente, on vous demandera toujours de
préciser le modèle, le numéro de référence, le niveau de revision et le numéro de série de
la machine.
My machine’s numbers are / Die Nummern meines Gerätes sind /
Los números de mi máquina son / Les numéros de ma machine son :
M 2000
Nameplate
Typenschild
Plaque signalétique
Placa de Identificación
0005495 - 104
3
Part Numbers appearing in boldface type are recommended spare parts. This means that
these parts are subject to wear under normal operating conditions and may require periodic
service or replacement. It is recommended that these items be stocked to meet the
expected service requirements of this model. Actual stocking quantities of these and other
parts used in more extensive repairs will depend on the service practices of each customer.
Bei den in den Ersatzteillisten fettgedruckten Nummern handelt es sich um empfohlene
Ersatzteile. Dies bedeutet, daß diese Teile bei normalen Anwendungsbedingungen
natürlicher Abnutzung ausgesetzt sind und gelegentlich ersetzt oder überarbeitet werden
müssen. Es wird geraten, diese Teile auf Lager bereit zu haben, um für Service-Arbeiten an
diesem Gerät vorbereitet zu sein. Lagerbestände für diese und andere Teile, welche für
ausgiebigere Reparaturarbeiten benötigt werden, können je nach Service-Gewohnheiten
der einzelnen Kunden variieren.
Los números de partes en negritas en las Listas Ilustradas de Partes son los repuestos
recomendados, ésto quiere decir que estas partes se desgastarán bajo circunstancias de
funcionamiento normales y pueden requerir servicio periódico o su reemplazo. Se
recomienda que el cliente mantenga un abastecimiento adecuado de estas partes para
poder satisfacer la demanda requerida por el servicio a la máquina. La cantidad de
repuestos que el cliente necesitará para reparaciones dependerá de la póliza de servicio de
cada cliente.
Les numéros de pièces imprimés en caractères gras dans les Listes des Pièces Détachées
de ce manuel sont les pièces détachées recommandées par la Wacker. Cela veut dire que
ces pièces sont sujettes à usure dans des conditions de travail normales et peuvent
nécessiter de l’entretien ou leur remplacement. Nous recommandons que vous disposez
d’un stock de ces pièces pour pouvoir satisfaire la demande d’entretien de cette machine.
Le client doit decider lui-même de la quantité exacte de pièces de rechange qu’il disposera
dans ses stocks.
Part Numbers - Boldface
Fettgedruckte Artikelnummern
M 2000
Números de partes en negritas
Numéros de pièce - en caractères gras
4
0005495 - 104
Ref.
Pos.
Part No.
Artikel Nr.
Qty.
St.
Description
Beschreibung
Descripción
Description
Measurem./Abm.
Torque/Drehm.
Norm
Sealant
Schmierstoff
1 0083076 1
Enclosure Assembly M2000
Satz-Gehäuse M2000
Conjunto Caja M2000
Carter M2000
2 0083048 1
Nut
Mutter
Tuerca
Écrou
3 0074527 1
Filter
Filter
Filtro
Filtre
4 0083049 1
Cover cpl.
Deckel kpl.
Tapa cpl.
Couvercle cpl.
5 0053950 2
Filter
Filter
Filtro
Filtre
6 0053949 1
Ventilator protective grating
Lüftungsgitter
Reja de ventilación
Grille de protection d'aeration
7 0053954 2
Insert
Einsatz
Inserto
Insertion
8 0111144 2
Carbon brush
Kohlebürste
Escobilla
Balai de charbon
230V
10 0038765 2
O-Ring
O-Ring
Anillo-O
Joint torique
25 x 1,50
11 0078697 2
Cap with O-Ring
Kappe mit O-Ring
Tapa de Anillo-O
Chapeau avec Joint torique
12 0202539 6
Pan head screw
Flachkopfschraube
Tornillo de cabeza plana
Vis lentiforme
M5 x 30
13 0202540 6
Pan head screw
Flachkopfschraube
Tornillo de cabeza plana
Vis lentiforme
M5 x 80
14 0202124 2
Circular cap
Rundkappe
Tapa Redondo
Couvercle Coaxiale
15 0081277 12
Cap nut
Hutmutter
Tuerca caperuza
Écrou à chapeau
16 0202123 4
Grooved drive stud
Halbrundkerbnagel
Remache redondo estriado
Clou demi-rond à rainures
5 x 20 DIN 1476
19 0083424 1
Rubber isolator
Gummiformteil
Aisladora de goma
Isolatuer en caoutchouc
20 0083089 1
Motor Housing assemebly M2000
Motorgehäusesatz M2000
Conjunto Carcasa de Motor M2000
Jeu-Carter de Moteur M2000
M 2000
Housing cpl.
Gehäuse kpl.
Carcasa cpl.
Carter cpl.
0005495 - 104
9
Ref.
Pos.
Part No.
Artikel Nr.
Qty.
St.
Description
Beschreibung
Descripción
Description
Measurem./Abm.
Torque/Drehm.
Norm
Sealant
Schmierstoff
1 0070147 1
Stator
Stator
Estator
Stator
230V
2 0077796 1
Terminal
Fahnenschuh
Terminal de Cable
Cosse de Câble
3 0103468 1
End Sleeve For Strand
Aderendhülse
Manguito Terminal de Goma
Embout
2x1,5/12HL
4 0054245 1
Roll pin
Spannstift
Pasador
Goupille de tension
7/32 x 3/4 in
5 0054246 1
Roll pin
Spannstift
Pasador
Goupille de tension
7/32 x 1 1/4 in
6 0053939 1
Distance sleeve
Abstandshülse
Manguito distanciador
Douille d'écartement
7 0071202 1
Flat Connector
Stoßverbinder
Enchufe Plano
Connecteur Rapide
15,7-2,5
8 0070930 1
Inductor
Induktionsspule
Carrete inducción
Bobine d'induction
9 0207207 1
Shrink-fit hose
Schrumpfschlauch
Manguera de contracción
Manchon thermorétractable
10 0202098 1
Toothed lock washer
Zahnscheibe
Arandela dentada
Rondelle à dents
A 6,4
11 0011787 1
Pan head screw
Flachkopfschraube
Tornillo de cabeza plana
Vis lentiforme
M6 x 12 ISO 1580
12 0080784 1
Wiring Harness
Kabelbaum
Conjunto de Cables
Harnais de Câbles électriques
14 0203889 1
Stator Set
Statorsatz
Juego de Estator
Kit Stator
M 2000
Motor Armature Set 230V
Statorsatz 230V
Juego de Rotor 230V
Jeu de Rotor 230V
0005495 - 104
11
Ref.
Pos.
Part No.
Artikel Nr.
Qty.
St.
Description
Beschreibung
Descripción
Description
Measurem./Abm.
Torque/Drehm.
Norm
Sealant
Schmierstoff
1 0070145 1
Rotor
Rotor
Rotor
Rotor
230V
2 0071190 1
Bearing bush
Lagerbuchse
Casquillo del cojinete
Bôite de roulement
3 0053934 1
Adaptor
Adapter
Adaptador
Adaptateur
4 0053969 1
Bearing Cartridge
Lagerhalter
Soporte de Cojinete
Support de Palier
5 0054358 1
Grooved ball bearing
Rillenkugellager
Rodamiento de bolas
Roulement à billes
6 0054359 1
Grooved ball bearing
Rillenkugellager
Rodamiento de bolas
Roulement à billes
7 2001036 1
Retaining ring
Sicherungsring
Anillo de retención
Bague d'arrêt
12 x 1 DIN 471
8 0054242 1
Retaining ring
Sicherungsring
Anillo de retención
Bague d'arrêt
1,375 x 0,051 in
9 0054243 1
Retaining ring
Sicherungsring
Anillo de retención
Bague d'arrêt
0,591 x 0,051 in
10 0078494 1
Motor Armature Set
Rotorsatz
Juego de Rotor
Jeu de Rotor
230V
M 2000
Motor Armature Set 230V
Rotorsatz 230V
Juego de Rotor 230V
Jeu de Rotor 230V
0005495 - 104
13
Ref.
Pos.
Part No.
Artikel Nr.
Qty.
St.
Description
Beschreibung
Descripción
Description
Measurem./Abm.
Torque/Drehm.
Norm
Sealant
Schmierstoff
1 0083074 1
T-Knurled Nut
T-Griffmutter
Tuerca T-Con estri'as
Écrou T-Moleté
2 0071183 1
Stud Housing
Stiftgehäuse
Carcasa Espiga
Carter Goupille
3 0071184 1
Detent Pin
Vorsteckstift
Pasador
Goupille
4 0071189 1
Compression spring
Druckfeder
Resorte de compresión
Ressort de pression
5 0076344 1
Detent Pin cpl.
Vorsteckstift kpl.
Pasador cpl.
Goupille cpl.
M 2000
Detent Pin
Vorsteckstift
Pasador
Goupille
0005495 - 104
15
Power supply cable cpl.
Zuleitungskabel kpl.
M 2000
Cable de alimentación cpl.
Câble d'amenée cpl.
16
0005495 - 104
Ref.
Pos.
Part No.
Artikel Nr.
Qty.
St.
Description
Beschreibung
Descripción
Description
Measurem./Abm.
Torque/Drehm.
Norm
Sealant
Schmierstoff
1 0076061 1
Power supply cable with plug
Zuleitungskabel mit Stecker
Cable de alimentación con enchufe
Câble damenée avec fiche
2 0064242 1
Rubber funnel
Gummitülle
Casquillo de goma
Passe fil en caoutchouc
3 0201472 1
Switch
Geräteschalter
Interruptor
Interrupteur
4 0076950 1
Set-clamp
Schellensatz
Juego de abrazaderas
Jeu-agrafes
5 0017908 2
Cheese head screw
Zylinderschraube
Tornillo cilíndrico
Vis à tête cylindrique
M5 x 20 ISO 4762
6 0010369 2
Hexagon nut
Sechskantmutter
Tuerca hexagonal
Écrou hexagonal
M5 DIN 985
M 2000
Power supply cable cpl.
Zuleitungskabel kpl.
Cable de alimentación cpl.
Câble d'amenée cpl.
0005495 - 104
17
Labels
Aufkleber
M 2000
Calcomanías
Autocollants
18
0005495 - 104
Ref.
Pos.
Part No.
Artikel Nr.
Qty.
St.
Description
Beschreibung
Descripción
Description
Measurem./Abm.
Torque/Drehm.
Norm
Sealant
Schmierstoff
1 0078071 1
Information sign
Hinweisschild
Placa indicadora
Plaque
M 2000
Labels
Aufkleber
Calcomanías
Autocollants
0005495 - 104
19
Ref.
Pos.
Part No.
Artikel Nr.
Qty.
St.
Description
Beschreibung
Descripción
Description
Measurem./Abm.
Torque/Drehm.
Norm
Sealant
Schmierstoff
1 0086243 1
Flex Shafts SM 1E
Biegewelle SM 1E
Ejes Flexibles SM 1E
Transmission Flexible SM 1E
2 0086246 1
Inner core
Wellenseele
Alma
Arbre à transmission flexible
3 0071584 1
Coupling
Kupplung
Acoplamiento
Couplage
4 0204866 1
Bush
Kunststoffbuchse
Buje
Boîte
5 0204867 1
Retaining ring
Sicherungsring
Anillo de retención
Bague d'arrêt
M 2000
Flex Shafts SM 1E
Biegewelle SM 1E
Ejes Flexibles SM 1E
Transmission Flexible SM 1E
0005495 - 104
23
Ref.
Pos.
Part No.
Artikel Nr.
Qty.
St.
Description
Beschreibung
Descripción
Description
Measurem./Abm.
Torque/Drehm.
Norm
Sealant
Schmierstoff
1 0086244 1
Flex Shafts SM 2E
Biegewelle SM 2E
Ejes Flexibles SM 2E
Transmission Flexible SM 2E
2 0086247 1
Inner core
Wellenseele
Alma
Arbre à transmission flexible
3 0071584 1
Coupling
Kupplung
Acoplamiento
Couplage
4 0204866 1
Bush
Kunststoffbuchse
Buje
Boîte
5 0204867 1
Retaining ring
Sicherungsring
Anillo de retención
Bague d'arrêt
M 2000
Flex Shafts SM 2E
Biegewelle SM 2E
Ejes Flexibles SM 2E
Transmission Flexible SM 2E
0005495 - 104
25
Ref.
Pos.
Part No.
Artikel Nr.
Qty.
St.
Description
Beschreibung
Descripción
Description
Measurem./Abm.
Torque/Drehm.
Norm
Sealant
Schmierstoff
1 0086245 1
Flex Shafts SM 4E
Biegewelle SM 4E
Ejes Flexibles SM 4E
Transmission Flexible SM 4E
2 0086248 1
Inner core
Wellenseele
Alma
Arbre à transmission flexible
3 0071584 1
Coupling
Kupplung
Acoplamiento
Couplage
4 0204866 1
Bush
Kunststoffbuchse
Buje
Boîte
5 0204867 1
Retaining ring
Sicherungsring
Anillo de retención
Bague d'arrêt
M 2000
Flex Shafts SM 4E
Biegewelle SM 4E
Ejes Flexibles SM 4E
Transmission Flexible SM 4E
0005495 - 104
27
Ref.
Pos.
Part No.
Artikel Nr.
Qty.
St.
Description
Beschreibung
Descripción
Description
Measurem./Abm.
Torque/Drehm.
Norm
Sealant
Schmierstoff
1 0080604 1
Flex Shafts SM 0S
Biegewelle SM 0S
Ejes Flexibles SM 0S
Transmission Flexible SM 0S
2 0078330 1
Inner core
Wellenseele
Alma
Arbre à transmission flexible
3 0071584 1
Coupling
Kupplung
Acoplamiento
Couplage
4 0204866 1
Bush
Kunststoffbuchse
Buje
Boîte
5 0204867 1
Retaining ring
Sicherungsring
Anillo de retención
Bague d'arrêt
M 2000
Flex Shafts SM 0S
Biegewelle SM 0S
Ejes Flexibles SM 0S
Transmission Flexible SM 0S
0005495 - 104
29
Ref.
Pos.
Part No.
Artikel Nr.
Qty.
St.
Description
Beschreibung
Descripción
Description
Measurem./Abm.
Torque/Drehm.
Norm
Sealant
Schmierstoff
1 0080605 1
Flex Shafts SM 1S
Biegewelle SM 1S
Ejes Flexibles SM 1S
Transmission Flexible SM 1S
2 0078331 1
Inner core
Wellenseele
Alma
Arbre à transmission flexible
3 0071584 1
Coupling
Kupplung
Acoplamiento
Couplage
4 0204866 1
Bush
Kunststoffbuchse
Buje
Boîte
5 0204867 1
Retaining ring
Sicherungsring
Anillo de retención
Bague d'arrêt
M 2000
Flex Shafts SM 1S
Biegewelle SM 1S
Ejes Flexibles SM 1S
Transmission Flexible SM 1S
0005495 - 104
31
Ref.
Pos.
Part No.
Artikel Nr.
Qty.
St.
Description
Beschreibung
Descripción
Description
Measurem./Abm.
Torque/Drehm.
Norm
Sealant
Schmierstoff
1 0080606 1
Flex Shafts SM 2S
Biegewelle SM 2S
Ejes Flexibles SM 2S
Transmission Flexible SM 2S
2 0078332 1
Inner core
Wellenseele
Alma
Arbre à transmission flexible
3 0071584 1
Coupling
Kupplung
Acoplamiento
Couplage
4 0204866 1
Bush
Kunststoffbuchse
Buje
Boîte
5 0204867 1
Retaining ring
Sicherungsring
Anillo de retención
Bague d'arrêt
M 2000
Flex Shafts SM 2S
Biegewelle SM 2S
Ejes Flexibles SM 2S
Transmission Flexible SM 2S
0005495 - 104
33
Ref.
Pos.
Part No.
Artikel Nr.
Qty.
St.
Description
Beschreibung
Descripción
Description
Measurem./Abm.
Torque/Drehm.
Norm
Sealant
Schmierstoff
1 0080607 1
Flex Shafts SM 3S
Biegewelle SM 3S
Ejes Flexibles SM 3S
Transmission Flexible SM 3S
2 0078333 1
Inner core
Wellenseele
Alma
Arbre à transmission flexible
3 0071584 1
Coupling
Kupplung
Acoplamiento
Couplage
4 0204866 1
Bush
Kunststoffbuchse
Buje
Boîte
5 0204867 1
Retaining ring
Sicherungsring
Anillo de retención
Bague d'arrêt
M 2000
Flex Shafts SM 3S
Biegewelle SM 3S
Ejes Flexibles SM 3S
Transmission Flexible SM 3S
0005495 - 104
35
Ref.
Pos.
Part No.
Artikel Nr.
Qty.
St.
Description
Beschreibung
Descripción
Description
Measurem./Abm.
Torque/Drehm.
Norm
Sealant
Schmierstoff
1 0080608 1
Flex Shafts SM 4S
Biegewelle SM 4S
Ejes Flexibles SM 4S
Transmission Flexible SM 4S
2 0078334 1
Inner core
Wellenseele
Alma
Arbre à transmission flexible
3 0071584 1
Coupling
Kupplung
Acoplamiento
Couplage
4 0204866 1
Bush
Kunststoffbuchse
Buje
Boîte
5 0204867 1
Retaining ring
Sicherungsring
Anillo de retención
Bague d'arrêt
M 2000
Flex Shafts SM 4S
Biegewelle SM 4S
Ejes Flexibles SM 4S
Transmission Flexible SM 4S
0005495 - 104
37
Ref.
Pos.
Part No.
Artikel Nr.
Qty.
St.
Description
Beschreibung
Descripción
Description
Measurem./Abm.
Torque/Drehm.
Norm
Sealant
Schmierstoff
1 0080609 1
Flex Shafts SM 5S
Biegewelle SM 5S
Ejes Flexibles SM 5S
Transmission Flexible SM 5S
2 0078335 1
Inner core
Wellenseele
Alma
Arbre à transmission flexible
3 0071584 1
Coupling
Kupplung
Acoplamiento
Couplage
4 0204866 1
Bush
Kunststoffbuchse
Buje
Boîte
5 0204867 1
Retaining ring
Sicherungsring
Anillo de retención
Bague d'arrêt
M 2000
Flex Shafts SM 5S
Biegewelle SM 5S
Ejes Flexibles SM 5S
Transmission Flexible SM 5S
0005495 - 104
39
Ref.
Pos.
Part No.
Artikel Nr.
Qty.
St.
Description
Beschreibung
Descripción
Description
Measurem./Abm.
Torque/Drehm.
Norm
Sealant
Schmierstoff
1 0080610 1
Flex Shafts SM 7S
Biegewelle SM 7S
Ejes Flexibles SM 7S
Transmission Flexible SM 7S
2 0078336 1
Inner core
Wellenseele
Alma
Arbre à transmission flexible
3 0071584 1
Coupling
Kupplung
Acoplamiento
Couplage
4 0204866 1
Bush
Kunststoffbuchse
Buje
Boîte
5 0204867 1
Retaining ring
Sicherungsring
Anillo de retención
Bague d'arrêt
M 2000
Flex Shafts SM 7S
Biegewelle SM 7S
Ejes Flexibles SM 7S
Transmission Flexible SM 7S
0005495 - 104
41
Ref.
Pos.
Part No.
Artikel Nr.
Qty.
St.
Description
Beschreibung
Descripción
Description
Measurem./Abm.
Torque/Drehm.
Norm
Sealant
Schmierstoff
1 0085860 1
Flex Shafts SM 9S
Biegewelle SM 9S
Ejes Flexibles SM 9S
Transmission Flexible SM 9S
2 0085861 1
Inner core
Wellenseele
Alma
Arbre à transmission flexible
3 0071584 1
Coupling
Kupplung
Acoplamiento
Couplage
4 0204866 1
Bush
Kunststoffbuchse
Buje
Boîte
5 0204867 1
Retaining ring
Sicherungsring
Anillo de retención
Bague d'arrêt
M 2000
Flex Shafts SM 9S
Biegewelle SM 9S
Ejes Flexibles SM 9S
Transmission Flexible SM 9S
0005495 - 104
43
Ref.
Pos.
Part No.
Artikel Nr.
Qty.
St.
Description
Beschreibung
Descripción
Description
Measurem./Abm.
Torque/Drehm.
Norm
Sealant
Schmierstoff
1 0203315 1
Housing
Gehäuse
Carcasa
Carter
2 0203314 1
Housing
Gehäuse
Carcasa
Carter
3 0203313 1
Shaft
Welle
Eje
Arbre
4 0029755 1
Inner core adaptor
Wellenseelenadapter
Adaptador alma
Adaptateur arbre à transmission flexible
5 0053934 1
Adaptor
Adapter
Adaptador
Adaptateur
6 0054358 1
Grooved ball bearing
Rillenkugellager
Rodamiento de bolas
Roulement à billes
7 0026872 1
Washer
Scheibe
Arandela
Rondelle
9 0203316 1
SS Adaptor
SS-Adapter
Adaptador SS
Adaptateur SS
M 2000
SS Adaptor
SS-Adapter
Adaptador SS
Adaptateur SS
0005495 - 104
45

Transcripción del documento

Nameplate Typenschild Plaque signalétique Placa de Identificación M 2000 A nameplate listing the Model Number, Item Number, Revision, and Serial Number is attached to each unit. Please record the information found on this plate so it will be available should the nameplate become lost or damaged. When ordering parts or requesting service information, you will always be asked to specify the model, item number, revision number, and serial number of the unit. Ein Typenschild mit Typ, Artikelnummer, Version und Maschinen-Nummer ist an jedem Gerät angebracht. Die Daten von diesem Schild bitte notieren, damit sie auch bei Verlust oder Beschädigung des Schildes noch vorhanden sind. Der Typ, die Artikel-Nummer, die Versions- Nummer und die Maschinen-Nummer sind bei der Ersatzteilbestellung oder Nachfragen bezüglich Service-Informationen stets erforderlich. Una placa de identificación con el modelo, número de referencia, nivel de revisión y número de serie ha sido añadida en cada máquina. Favor de anotar los datos en la placa en caso de que la placa de identificación sea destruida o perdida. En todos los pedidos para repuestos necesita siempre el modelo, el número de referencia, el nivel de revisión y el número de serie de la máquina en cuestión. Une plaque signalétique mentionnant le modèle, le numéro de référence, le niveau de revision et le numéro de série est fixée sur chaque machine. Veuillez noter les informations relevées sur cette plaque de façon à ce qu’elles soient toujours disponibles si la plaque signalétique venait à être perdue ou endommagée. Lorsq ue vous commandez des pièces détachées ou vous sollicitez des informations après-vente, on vous demandera toujours de préciser le modèle, le numéro de référence, le niveau de revision et le numéro de série de la machine. My machine’s numbers are / Die Nummern meines Gerätes sind / Los números de mi máquina son / Les numéros de ma machine son : 0005495 - 104 3 Part Numbers - Boldface Fettgedruckte Artikelnummern Números de partes en negritas Numéros de pièce - en caractères gras M 2000 Part Numbers appearing in boldface type are recommended spare parts. This means that these parts are subject to wear under normal operating conditions and may require periodic service or replacement. It is recommended that these items be stocked to meet the expected service requirements of this model. Actual stocking quantities of these and other parts used in more extensive repairs will depend on the service practices of each customer. Bei den in den Ersatzteillisten fettgedruckten Nummern handelt es sich um empfohlene Ersatzteile. Dies bedeutet, daß diese Teile bei normalen Anwendungsbedingungen natürlicher Abnutzung ausgesetzt sind und gelegentlich ersetzt oder überarbeitet werden müssen. Es wird geraten, diese Teile auf Lager bereit zu haben, um für Service-Arbeiten an diesem Gerät vorbereitet zu sein. Lagerbestände für diese und andere Teile, welche für ausgiebigere Reparaturarbeiten benötigt werden, können je nach Service-Gewohnheiten der einzelnen Kunden variieren. Los números de partes en negritas en las Listas Ilustradas de Partes son los repuestos recomendados, ésto quiere decir que estas partes se desgastarán bajo circunstancias de funcionamiento normales y pueden requerir servicio periódico o su reemplazo. Se recomienda que el cliente mantenga un abastecimiento adecuado de estas partes para poder satisfacer la demanda requerida por el servicio a la máquina. La cantidad de repuestos que el cliente necesitará para reparaciones dependerá de la póliza de servicio de cada cliente. Les numéros de pièces imprimés en caractères gras dans les Listes des Pièces Détachées de ce manuel sont les pièces détachées recommandées par la Wacker. Cela veut dire que ces pièces sont sujettes à usure dans des conditions de travail normales et peuvent nécessiter de l’entretien ou leur remplacement. Nous recommandons que vous disposez d’un stock de ces pièces pour pouvoir satisfaire la demande d’entretien de cette machine. Le client doit decider lui-même de la quantité exacte de pièces de rechange qu’il disposera dans ses stocks. 4 0005495 - 104 Housing cpl. Gehäuse kpl. Carcasa cpl. Carter cpl. M 2000 Ref. Pos. Part No. Artikel Nr. Qty. St. 1 0083076 2 Measurem./Abm. Norm Torque/Drehm. Sealant Schmierstoff Description Beschreibung Descripción Description 1 Enclosure Assembly M2000 Satz-Gehäuse M2000 Conjunto Caja M2000 Carter M2000 0083048 1 Nut Mutter Tuerca Écrou 3 0074527 1 Filter Filter Filtro Filtre 4 0083049 1 Cover cpl. Deckel kpl. Tapa cpl. Couvercle cpl. 5 0053950 2 Filter Filter Filtro Filtre 6 0053949 1 Ventilator protective grating Lüftungsgitter Reja de ventilación Grille de protection d'aeration 7 0053954 2 Insert Einsatz Inserto Insertion 8 0111144 2 Carbon brush Kohlebürste Escobilla Balai de charbon 230V 10 0038765 2 O-Ring O-Ring Anillo-O Joint torique 25 x 1,50 11 0078697 2 Cap with O-Ring Kappe mit O-Ring Tapa de Anillo-O Chapeau avec Joint torique 12 0202539 6 Pan head screw Flachkopfschraube Tornillo de cabeza plana Vis lentiforme M5 x 30 13 0202540 6 Pan head screw Flachkopfschraube Tornillo de cabeza plana Vis lentiforme M5 x 80 14 0202124 2 Circular cap Rundkappe Tapa Redondo Couvercle Coaxiale 15 0081277 12 Cap nut Hutmutter Tuerca caperuza Écrou à chapeau 16 0202123 4 Grooved drive stud Halbrundkerbnagel Remache redondo estriado Clou demi-rond à rainures 19 0083424 1 Rubber isolator Gummiformteil Aisladora de goma Isolatuer en caoutchouc 20 0083089 1 Motor Housing assemebly M2000 Motorgehäusesatz M2000 Conjunto Carcasa de Motor M2000 Jeu-Carter de Moteur M2000 0005495 - 104 9 5 x 20 DIN 1476 Motor Armature Set 230V Statorsatz 230V Juego de Rotor 230V Jeu de Rotor 230V M 2000 Ref. Pos. Part No. Artikel Nr. Qty. St. 1 0070147 2 Measurem./Abm. Norm Torque/Drehm. Sealant Schmierstoff Description Beschreibung Descripción Description 1 Stator Stator Estator Stator 0077796 1 Terminal Fahnenschuh Terminal de Cable Cosse de Câble 3 0103468 1 End Sleeve For Strand Aderendhülse Manguito Terminal de Goma Embout 2x1,5/12HL 4 0054245 1 Roll pin Spannstift Pasador Goupille de tension 7/32 x 3/4 in 5 0054246 1 Roll pin Spannstift Pasador Goupille de tension 7/32 x 1 1/4 in 6 0053939 1 Distance sleeve Abstandshülse Manguito distanciador Douille d'écartement 7 0071202 1 Flat Connector Stoßverbinder Enchufe Plano Connecteur Rapide 8 0070930 1 Inductor Induktionsspule Carrete inducción Bobine d'induction 9 0207207 1 Shrink-fit hose Schrumpfschlauch Manguera de contracción Manchon thermorétractable 10 0202098 1 Toothed lock washer Zahnscheibe Arandela dentada Rondelle à dents A 6,4 11 0011787 1 Pan head screw Flachkopfschraube Tornillo de cabeza plana Vis lentiforme M6 x 12 12 0080784 1 Wiring Harness Kabelbaum Conjunto de Cables Harnais de Câbles électriques 14 0203889 1 Stator Set Statorsatz Juego de Estator Kit Stator 0005495 - 104 11 230V 15,7-2,5 ISO 1580 Motor Armature Set 230V Rotorsatz 230V Juego de Rotor 230V Jeu de Rotor 230V M 2000 Ref. Pos. Part No. Artikel Nr. Qty. St. 1 0070145 2 Measurem./Abm. Norm Torque/Drehm. Sealant Schmierstoff Description Beschreibung Descripción Description 1 Rotor Rotor Rotor Rotor 0071190 1 Bearing bush Lagerbuchse Casquillo del cojinete Bôite de roulement 3 0053934 1 Adaptor Adapter Adaptador Adaptateur 4 0053969 1 Bearing Cartridge Lagerhalter Soporte de Cojinete Support de Palier 5 0054358 1 Grooved ball bearing Rillenkugellager Rodamiento de bolas Roulement à billes 6 0054359 1 Grooved ball bearing Rillenkugellager Rodamiento de bolas Roulement à billes 7 2001036 1 Retaining ring Sicherungsring Anillo de retención Bague d'arrêt 12 x 1 8 0054242 1 Retaining ring Sicherungsring Anillo de retención Bague d'arrêt 1,375 x 0,051 in 9 0054243 1 Retaining ring Sicherungsring Anillo de retención Bague d'arrêt 0,591 x 0,051 in 10 0078494 1 Motor Armature Set Rotorsatz Juego de Rotor Jeu de Rotor 230V 0005495 - 104 13 230V DIN 471 Detent Pin Vorsteckstift Pasador Goupille M 2000 Ref. Pos. Part No. Artikel Nr. Qty. St. Description Beschreibung Descripción Description 1 0083074 1 T-Knurled Nut T-Griffmutter Tuerca T-Con estri'as Écrou T-Moleté 2 0071183 1 Stud Housing Stiftgehäuse Carcasa Espiga Carter Goupille 3 0071184 1 Detent Pin Vorsteckstift Pasador Goupille 4 0071189 1 Compression spring Druckfeder Resorte de compresión Ressort de pression 5 0076344 1 Detent Pin cpl. Vorsteckstift kpl. Pasador cpl. Goupille cpl. 0005495 - 104 15 Measurem./Abm. Norm Torque/Drehm. Sealant Schmierstoff Power supply cable cpl. Zuleitungskabel kpl. Cable de alimentación cpl. Câble d'amenée cpl. M 2000 16 0005495 - 104 Power supply cable cpl. Zuleitungskabel kpl. Cable de alimentación cpl. Câble d'amenée cpl. M 2000 Ref. Pos. Part No. Artikel Nr. Qty. St. 1 0076061 2 Measurem./Abm. Norm Torque/Drehm. Sealant Schmierstoff Tornillo cilíndrico Vis à tête cylindrique M5 x 20 ISO 4762 Tuerca hexagonal Écrou hexagonal M5 DIN 985 Description Beschreibung Descripción Description 1 Power supply cable with plug Zuleitungskabel mit Stecker Cable de alimentación con enchufe Câble damenée avec fiche 0064242 1 Rubber funnel Gummitülle Casquillo de goma Passe fil en caoutchouc 3 0201472 1 Switch Geräteschalter Interruptor Interrupteur 4 0076950 1 Set-clamp Schellensatz Juego de abrazaderas Jeu-agrafes 5 0017908 2 Cheese head screw Zylinderschraube 6 0010369 2 Hexagon nut Sechskantmutter 0005495 - 104 17 Labels Aufkleber Calcomanías Autocollants M 2000 18 0005495 - 104 Labels Aufkleber Calcomanías Autocollants M 2000 Ref. Pos. Part No. Artikel Nr. Qty. St. 1 0078071 1 0005495 - 104 Description Beschreibung Descripción Description Information sign Hinweisschild Placa indicadora Plaque 19 Measurem./Abm. Norm Torque/Drehm. Sealant Schmierstoff Flex Shafts SM 1E Biegewelle SM 1E Ejes Flexibles SM 1E Transmission Flexible SM 1E M 2000 Ref. Pos. Part No. Artikel Nr. Qty. St. Description Beschreibung Descripción Description 1 0086243 1 Flex Shafts SM 1E Biegewelle SM 1E Ejes Flexibles SM 1E Transmission Flexible SM 1E 2 0086246 1 Inner core Wellenseele Alma Arbre à transmission flexible 3 0071584 1 Coupling Kupplung Acoplamiento Couplage 4 0204866 1 Bush Kunststoffbuchse Buje Boîte 5 0204867 1 Retaining ring Sicherungsring Anillo de retención Bague d'arrêt 0005495 - 104 23 Measurem./Abm. Norm Torque/Drehm. Sealant Schmierstoff Flex Shafts SM 2E Biegewelle SM 2E Ejes Flexibles SM 2E Transmission Flexible SM 2E M 2000 Ref. Pos. Part No. Artikel Nr. Qty. St. Description Beschreibung Descripción Description 1 0086244 1 Flex Shafts SM 2E Biegewelle SM 2E Ejes Flexibles SM 2E Transmission Flexible SM 2E 2 0086247 1 Inner core Wellenseele Alma Arbre à transmission flexible 3 0071584 1 Coupling Kupplung Acoplamiento Couplage 4 0204866 1 Bush Kunststoffbuchse Buje Boîte 5 0204867 1 Retaining ring Sicherungsring Anillo de retención Bague d'arrêt 0005495 - 104 25 Measurem./Abm. Norm Torque/Drehm. Sealant Schmierstoff Flex Shafts SM 4E Biegewelle SM 4E Ejes Flexibles SM 4E Transmission Flexible SM 4E M 2000 Ref. Pos. Part No. Artikel Nr. Qty. St. Description Beschreibung Descripción Description 1 0086245 1 Flex Shafts SM 4E Biegewelle SM 4E Ejes Flexibles SM 4E Transmission Flexible SM 4E 2 0086248 1 Inner core Wellenseele Alma Arbre à transmission flexible 3 0071584 1 Coupling Kupplung Acoplamiento Couplage 4 0204866 1 Bush Kunststoffbuchse Buje Boîte 5 0204867 1 Retaining ring Sicherungsring Anillo de retención Bague d'arrêt 0005495 - 104 27 Measurem./Abm. Norm Torque/Drehm. Sealant Schmierstoff Flex Shafts SM 0S Biegewelle SM 0S Ejes Flexibles SM 0S Transmission Flexible SM 0S M 2000 Ref. Pos. Part No. Artikel Nr. Qty. St. Description Beschreibung Descripción Description 1 0080604 1 Flex Shafts SM 0S Biegewelle SM 0S Ejes Flexibles SM 0S Transmission Flexible SM 0S 2 0078330 1 Inner core Wellenseele Alma Arbre à transmission flexible 3 0071584 1 Coupling Kupplung Acoplamiento Couplage 4 0204866 1 Bush Kunststoffbuchse Buje Boîte 5 0204867 1 Retaining ring Sicherungsring Anillo de retención Bague d'arrêt 0005495 - 104 29 Measurem./Abm. Norm Torque/Drehm. Sealant Schmierstoff Flex Shafts SM 1S Biegewelle SM 1S Ejes Flexibles SM 1S Transmission Flexible SM 1S M 2000 Ref. Pos. Part No. Artikel Nr. Qty. St. Description Beschreibung Descripción Description 1 0080605 1 Flex Shafts SM 1S Biegewelle SM 1S Ejes Flexibles SM 1S Transmission Flexible SM 1S 2 0078331 1 Inner core Wellenseele Alma Arbre à transmission flexible 3 0071584 1 Coupling Kupplung Acoplamiento Couplage 4 0204866 1 Bush Kunststoffbuchse Buje Boîte 5 0204867 1 Retaining ring Sicherungsring Anillo de retención Bague d'arrêt 0005495 - 104 31 Measurem./Abm. Norm Torque/Drehm. Sealant Schmierstoff Flex Shafts SM 2S Biegewelle SM 2S Ejes Flexibles SM 2S Transmission Flexible SM 2S M 2000 Ref. Pos. Part No. Artikel Nr. Qty. St. Description Beschreibung Descripción Description 1 0080606 1 Flex Shafts SM 2S Biegewelle SM 2S Ejes Flexibles SM 2S Transmission Flexible SM 2S 2 0078332 1 Inner core Wellenseele Alma Arbre à transmission flexible 3 0071584 1 Coupling Kupplung Acoplamiento Couplage 4 0204866 1 Bush Kunststoffbuchse Buje Boîte 5 0204867 1 Retaining ring Sicherungsring Anillo de retención Bague d'arrêt 0005495 - 104 33 Measurem./Abm. Norm Torque/Drehm. Sealant Schmierstoff Flex Shafts SM 3S Biegewelle SM 3S Ejes Flexibles SM 3S Transmission Flexible SM 3S M 2000 Ref. Pos. Part No. Artikel Nr. Qty. St. Description Beschreibung Descripción Description 1 0080607 1 Flex Shafts SM 3S Biegewelle SM 3S Ejes Flexibles SM 3S Transmission Flexible SM 3S 2 0078333 1 Inner core Wellenseele Alma Arbre à transmission flexible 3 0071584 1 Coupling Kupplung Acoplamiento Couplage 4 0204866 1 Bush Kunststoffbuchse Buje Boîte 5 0204867 1 Retaining ring Sicherungsring Anillo de retención Bague d'arrêt 0005495 - 104 35 Measurem./Abm. Norm Torque/Drehm. Sealant Schmierstoff Flex Shafts SM 4S Biegewelle SM 4S Ejes Flexibles SM 4S Transmission Flexible SM 4S M 2000 Ref. Pos. Part No. Artikel Nr. Qty. St. Description Beschreibung Descripción Description 1 0080608 1 Flex Shafts SM 4S Biegewelle SM 4S Ejes Flexibles SM 4S Transmission Flexible SM 4S 2 0078334 1 Inner core Wellenseele Alma Arbre à transmission flexible 3 0071584 1 Coupling Kupplung Acoplamiento Couplage 4 0204866 1 Bush Kunststoffbuchse Buje Boîte 5 0204867 1 Retaining ring Sicherungsring Anillo de retención Bague d'arrêt 0005495 - 104 37 Measurem./Abm. Norm Torque/Drehm. Sealant Schmierstoff Flex Shafts SM 5S Biegewelle SM 5S Ejes Flexibles SM 5S Transmission Flexible SM 5S M 2000 Ref. Pos. Part No. Artikel Nr. Qty. St. Description Beschreibung Descripción Description 1 0080609 1 Flex Shafts SM 5S Biegewelle SM 5S Ejes Flexibles SM 5S Transmission Flexible SM 5S 2 0078335 1 Inner core Wellenseele Alma Arbre à transmission flexible 3 0071584 1 Coupling Kupplung Acoplamiento Couplage 4 0204866 1 Bush Kunststoffbuchse Buje Boîte 5 0204867 1 Retaining ring Sicherungsring Anillo de retención Bague d'arrêt 0005495 - 104 39 Measurem./Abm. Norm Torque/Drehm. Sealant Schmierstoff Flex Shafts SM 7S Biegewelle SM 7S Ejes Flexibles SM 7S Transmission Flexible SM 7S M 2000 Ref. Pos. Part No. Artikel Nr. Qty. St. Description Beschreibung Descripción Description 1 0080610 1 Flex Shafts SM 7S Biegewelle SM 7S Ejes Flexibles SM 7S Transmission Flexible SM 7S 2 0078336 1 Inner core Wellenseele Alma Arbre à transmission flexible 3 0071584 1 Coupling Kupplung Acoplamiento Couplage 4 0204866 1 Bush Kunststoffbuchse Buje Boîte 5 0204867 1 Retaining ring Sicherungsring Anillo de retención Bague d'arrêt 0005495 - 104 41 Measurem./Abm. Norm Torque/Drehm. Sealant Schmierstoff Flex Shafts SM 9S Biegewelle SM 9S Ejes Flexibles SM 9S Transmission Flexible SM 9S M 2000 Ref. Pos. Part No. Artikel Nr. Qty. St. Description Beschreibung Descripción Description 1 0085860 1 Flex Shafts SM 9S Biegewelle SM 9S Ejes Flexibles SM 9S Transmission Flexible SM 9S 2 0085861 1 Inner core Wellenseele Alma Arbre à transmission flexible 3 0071584 1 Coupling Kupplung Acoplamiento Couplage 4 0204866 1 Bush Kunststoffbuchse Buje Boîte 5 0204867 1 Retaining ring Sicherungsring Anillo de retención Bague d'arrêt 0005495 - 104 43 Measurem./Abm. Norm Torque/Drehm. Sealant Schmierstoff SS Adaptor SS-Adapter Adaptador SS Adaptateur SS M 2000 Ref. Pos. Part No. Artikel Nr. Qty. St. Description Beschreibung Descripción Description 1 0203315 1 Housing Gehäuse Carcasa Carter 2 0203314 1 Housing Gehäuse Carcasa Carter 3 0203313 1 Shaft Welle Eje Arbre 4 0029755 1 Inner core adaptor Wellenseelenadapter Adaptador alma Adaptateur arbre à transmission flexible 5 0053934 1 Adaptor Adapter Adaptador Adaptateur 6 0054358 1 Grooved ball bearing Rillenkugellager Rodamiento de bolas Roulement à billes 7 0026872 1 Washer Scheibe Arandela Rondelle 9 0203316 1 SS Adaptor SS-Adapter Adaptador SS Adaptateur SS 0005495 - 104 45 Measurem./Abm. Norm Torque/Drehm. Sealant Schmierstoff
/
